模拟音频切换器DAL-A3100

秋妍信息科技 2015-04-24 12:29:11 13 0

DAL-A3100模拟音频切换器是中国电子科技集团公司第三研究所研制并生产的广播级专业音频设备,本设备用于专业模拟音频信号的切换。适用于以下多种应用场合:

l广播电台、电视台专业音频节目制作、传输通路的模拟音频信号切换。

l专业模拟音频信号使用场合中用于倒备及监测。

l专业音响工程中多路模拟音频信号的传输切换。

      DAL-A3100模拟音频切换器具有独特的模块式结构,可同时进行多路专业音频的切换,而且拥有多种功能模式,面板标识清晰,操作简单。主要特点如下:

l双电源热备份保证设备稳定性。

l低失真、平缓频率响应保证通道的稳定可靠。

l单机可实现1021的模拟音频信号的切换。

l拥有音频告警指示。

l面板可指示信号电平。

l智能倒备用于保证广播节目的可靠播出。

l可与PC机相连实现遥控功能。PC控制软件具有友好的人机界面。

l操作方便、直观,易于维护,标识清楚准确。

l标准19吋机箱。

l采样频率:       48 kHz

l量化方式:       24 bit线性

l频率响应 :      20-20000 Hz±0.2 dB

l动态范围 :      100 dB

l隔离度:         100 dB

l相位差:≤2 º

l电平差:≤ 0.2 dB

l总谐波失真:≤ 0.02 %

l模拟输入阻抗:20kΩ

l模拟输出阻抗:50Ω

l满刻度电平(0dBFS24dBu

l延时时间:0s~48s可调

l信号门限电平:-36dBFS~-90dBFS可调

l切换有效:主告警、音频信号电平、奇偶校验错误、CRC校验错误


功耗:

l标准单元: 20 W

电源:

l电源电压 :220 V±10%

l电源频率 :50Hz

机箱尺寸:

l长×深×高483×280×134(193U)            单位:mm

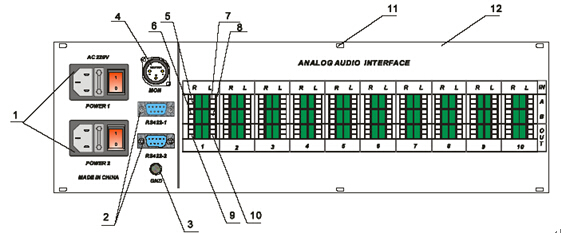

1220V交流电源插座。            2RS422插座。

3地线连接端子                         4、监听输出插座(XLR)。

5、第1个通道A路音频信号右声道输入。

6、第1个通道A路音频信号左声道输入。

7、第1个通道B路音频信号右声道输入。

8、第1个通道B路音频信号左声道输入。

9、第1个通道音频信号右声道输出插座。

10、第1个通道音频信号左声道输出插座。

11、机箱后面板固定孔。

12、机箱后面板。


×
