AES/EBU是（音频工程师协会/欧洲广播联盟）的缩写，是两者一起开发的一个数字音频传输标准，而且是现有音频设备市场较为流行的专业数字音频标准，也是如今广播级数字音频传输的主要格式.
在数字音频接口方面讲到接口的名称，我们其实讲的更多的是传输协议或标准。AES/EBU是基于单根绞合线对来传输数字音频数据的串行位传输协议。无须均衡即可在长达100米的距离上传输数据。AES/EBU作为传输和接收数字音频信号的接口协议，规定音频数据必须以2的补码进行编码。它的传输介质是电缆，允许高带宽容量和由A /D转换器产生的并行数据字节的串行传输。在串行传输16～20 bit的并行字节时先传输最低有效位，然后由传输端加入字节时钟标志每个样值的开始，最后的数据流为双相标志码编码。
AES/EBU信号流中也提供了传输控制的方法和状态信息的表示( channel status bit)和一些误码的检测能力。
▌AES/EBU的连接媒质

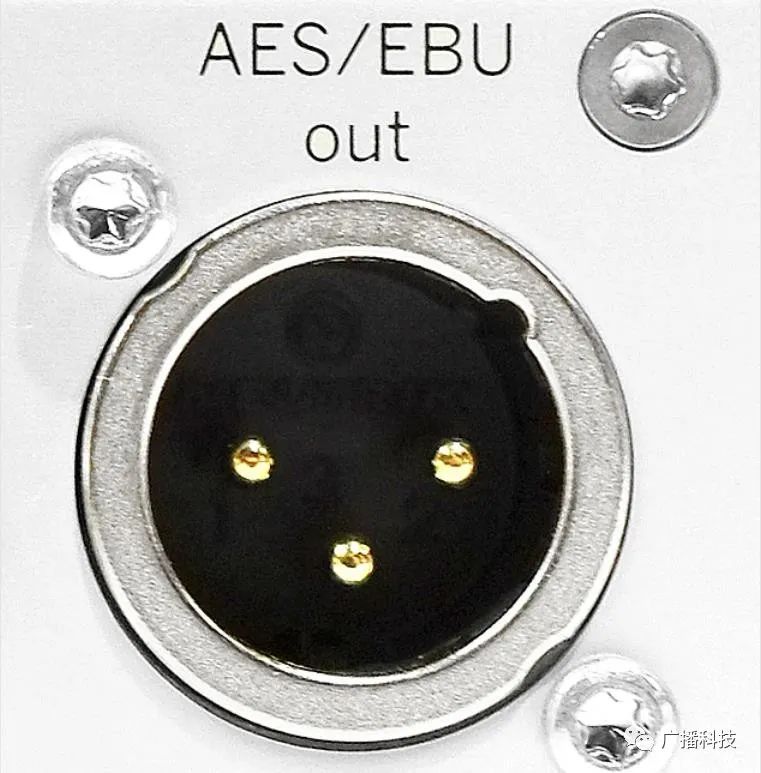

(1)平衡或差分连接，使用XLR (卡农)连接器的三芯屏蔽电缆，阻抗110Ω，电平范围0.2～5Vpp，抖动为±20ns。
(2)单端非平衡连接，使用RCA插头的音频同轴电缆。
(3)光学连接，使用光纤连接器。

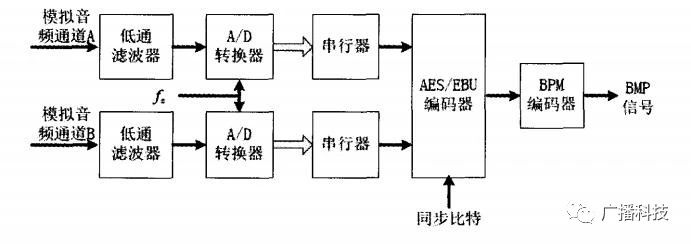

▌AES/EBU编码器框图和并串转换

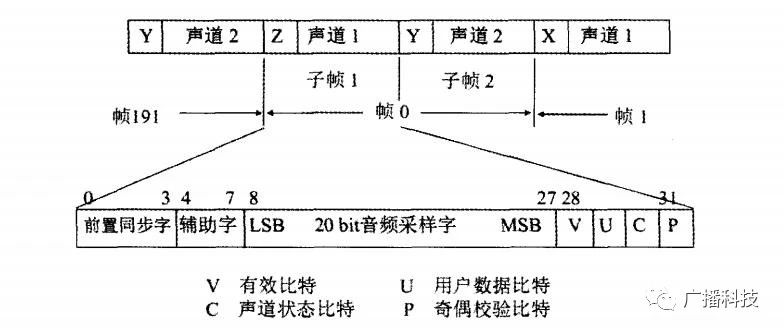

▌AES/EBU接口数据结构
AES/EBU一个音频帧包括两个32比特的子帧（子帧1和子帧2），一个子帧只包括一个音频声道的一个样值数据20比特、同步数据（子帧的首标）4个比特、附加数据4个比特分别为：
有效比特（V）1比特：表示样值数据是音频且可进行D/A转换，则此比特置0。否则样值有问题，接收设备将输出静音。
