ADC-1000模数转换器

秋妍信息科技 2015-04-24 11:58:51 13 0

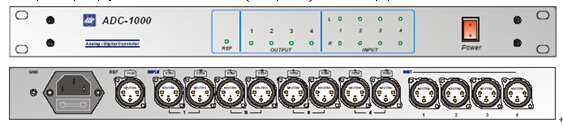

专业A/D转换器(ADC-1000)是由中国电子科技集团公司第三研究所研制并生产的专业模拟数字音频转换器。ADC-1000的输入分为4路模拟立体声音频信号输入和1路外同步数字音频信号输入;4路模拟立体声音频信号经ADC-1000转换处理后变为4路AES/EBU数字立体声信号同步输出,该设备有两种同步方式可选:内同步方式和外同步方式。内同步方式为48kHz(24bit),外同步的采样率与设备同步输入端连接的同步信号一致。这两种同步方式以外同步方式为优先,即只要外同步输入有信号,设备即以外同步信号为输出参考,否则选用内同步方式。

l采样频率:       48 kHz

l量化方式:       24 bit线性

l频率响应 :      20-20000 Hz±0.2 dB

l动态范围 :      100 dB

l隔离度:         100 dB

l相位差:≤2 º

l电平差:≤ 0.2 dB

l总谐波失真:≤ 0.02 %

l模拟输入阻抗:20kΩ

l模拟输出阻抗:50Ω

l满刻度电平(0dBFS24dBu

l连接方式 :      AES/EBU XLR平衡

l输入输出阻抗 :  110Ω

l接口规范 :符合AES3-2003

功耗:

l标准单元: 20 W

电源:

l电源电压:220 V±10%

l电源频率:50Hz

机箱尺寸:

l长×深×高483×280×44 (191U)              单位:mm


×
