麦克风的分类和性能参数

秋妍信息科技 2024-07-30 10:40:42 56 0

1. 前言
       我们生活中处处可以见到麦克风的身影,耳机、话筒、手机、智能音箱……但有小伙伴就问了,不同的应用那该咋选麦克风呢,该关注哪些性能参数呢?那今天我们就来聊聊麦克风的那些事儿吧!!!

2. 麦克风简介

       麦克风是将声音转换为电信号的设备,广泛应用于电话、语音识别、音乐录制等场合。麦克风可以将声音的变化通过特定的机制转换为电压或者电流的变化,再交给电路系统进行处理。由此可见,麦克风和扬声器执行的是相反的过程。

       根据不同的声电转换机制,麦克风分为不同的类型,包括动态麦克风、电容式麦克风和压电式麦克风等。由于输出信号比较微弱,一般麦克风都会配合前置放大器(Preamplifier)一起使用,再与后端电路连接。

3. 麦克风分类

       根据声电转换方式的不同,麦克风大致分为以下 7 类:

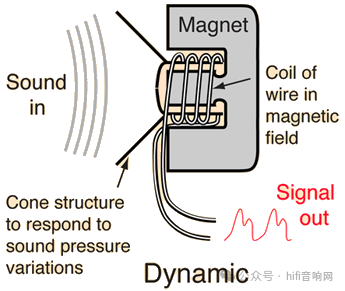

(1)动态麦克风 Dynamic Microphone


       原理:声音扰动圆锥体在磁场中运动,通过电磁感应在线圈上产生电压的变化;

       优点:简单紧固、易于小型化、不需额外供电、不易过载(失真);

       缺点:灵敏度不如驻极体麦克风、频响和瞬态响应不够好、多数不可以调整方向性;

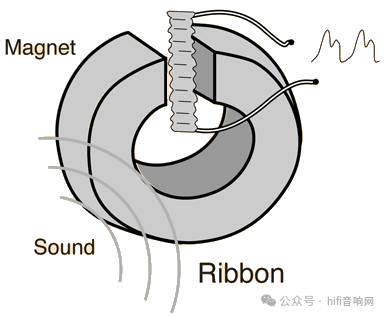

(2)带状麦克风 Ribbon Microphone


       原理:声音扰动磁场中金属带,通过电磁感应在金属带两端产生电压变化;

       优点:音质效果好、双向响应效果好、瞬态响应好;

       缺点:脆弱易损、输出灵敏度小、高声压易造成损坏;

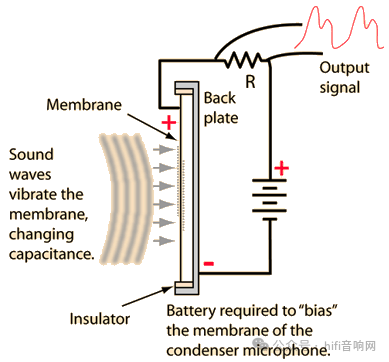

(3)电容式麦克风 Condenser Microphone


       原理:声音扰动改变金属膜板与背板的距离,引起膜板和背板间电容 C 的变化,电容器上存储的电荷 Q 也会随着变化,进而在电阻 R 上产生电压的变化,由此完成声音信号到电信号的转换;

       优点:灵敏度高、频响特性好、瞬态响应特性好;

       缺点:脆弱、需要外部供电、对湿度敏感、内部可能过载(失真);

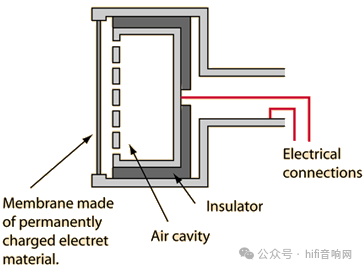

(4)驻极体麦克风 Electret Condenser Microphone


       原理:驻极体麦克风原理类似电容式麦克风,声音影响金属隔膜与背板距离,电容器上的电荷变化在电阻上产生电压的变化,由此完成声音信号到电信号的转换。ECM 的金属隔膜是永久性的含电荷材料,因此在使用中不必需要额外的偏置电源,但 ECM 的频率响应特性不如电容式麦克风;

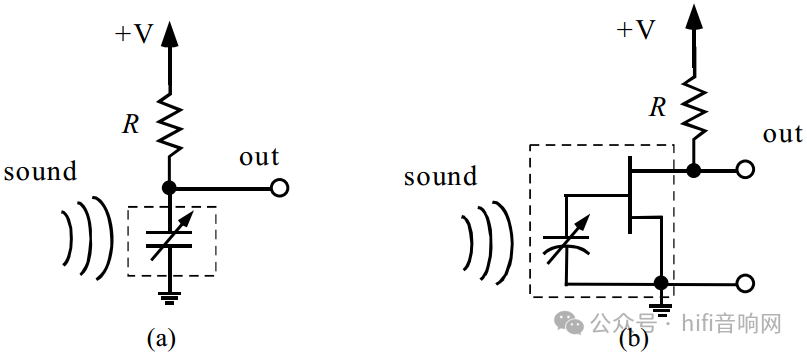

驻极体麦克风因其低成本小型化的特点,在手持设备中得到广泛应用。内部集成 FET 前置放大器的驻极体麦克风可以提供很高的性能。下图为电容式麦克风(a)和驻极体麦克风(b)的电路的对比示意图,其中虚线框内代表麦克风本体部分。

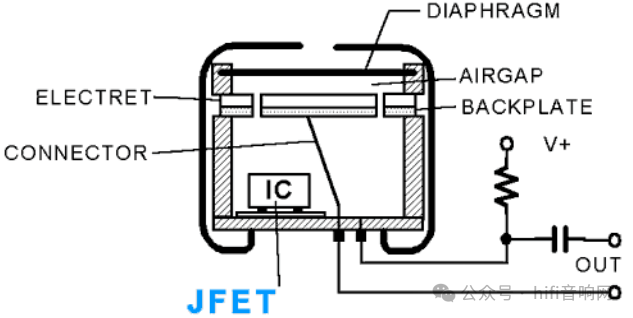

典型的驻极体麦克风内部如下图所示,驻极体麦克风的电容不需要外部供电,但是场效应管需要供电。麦克风输出通过大容值电容 AC 耦合到前置放大器。上拉电阻 R 决定麦克风的输出阻抗,并决定场效应管缓冲器的偏置电压;



(5)MEMS 麦克风 MEMS Microphone

       MEMS(微型机电系统)麦克风也称麦克风芯片或者硅麦克风。通过 MEMS 工艺将传感膜片直接附着在硅片上,一般 MEMS 麦克风都集成前置放大器。在 MEMS 麦克风中,又分为电容式和压电式两种。压电式比电容式更新。数字 MEMS 麦克风芯片内部集成 ADC,直接输出数字信号,PDM 是最常见的数字麦克风接口方式。

(6)晶体/压电麦克风 Crystal Microphone /Piezo Microphone



       原理:利用某些材料的压电效应——即声音造成材料的变形产生电压的变化。如上图所示,晶体麦克风的膜片连接到压电晶体,膜片的振动会造成晶体形变,从而在端子上产生电压(电流)信号;

×
