A&HGL2400-424调音台

秋妍信息科技 2015-04-12 15:48:47 13 0

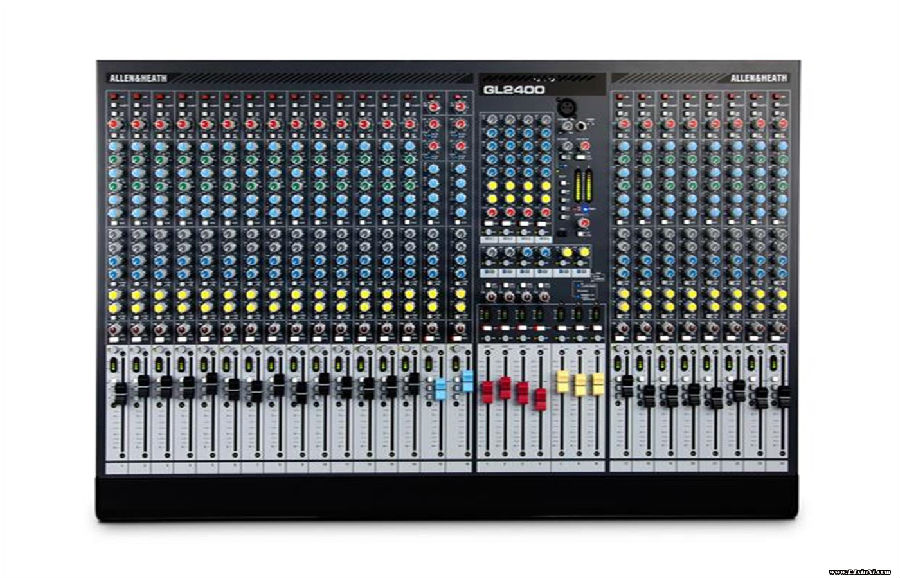

艾伦赫赛 ALLEN&HEATH  GL2400-424 24路4编组矩阵调音台

GL2400 机型是一款紧凑型、双功能的、拥有左右信道、单信道叠加、4 编组、6 个辅助通道、7×4 矩阵的调音台。其设计规格从 16 到 40 通道,包括 2 个立体声通道。

16, 24, 32, 40 通道结构;

左右信道/主信道输出;

4个可声像控制编组;

6个辅助发送信道,其中每个信道配备推子前/后切换开关;

2个立体声信道,每个信道备有话筒与双立体声行输入;

7x4 矩阵;

特有的双功能即主扩声与/或监控听调音;

单通道能被用于左右叠加、或调音师喇叭监听通道;

可通过通道直接输出进行录音;

具有电平微调与共享输入的矩阵外接输入;

立体声输入通道可以独立地分配给左右通道;

立体声通道的话筒输入可以用交换跳线接到矩阵;

4段EQ、2段扫变;

100Hz 高通滤波器;

独立的幻象供电与相位转换开关;

专用主输出及立体声监听电平表;

内部跳线帽,可选 EQ 前/后辅助输出、直接输出与其它选项

所有推子均带有静音、电平表和 AFL;

内部联络信号通道可供选择;

1kHz 正弦/粉红噪声发生器;

录音机可接入到左右信道和监听信道;

耳筒插座及本地监听输出;

· 26dBu 余量的电子平衡式 XLR 输出电路;

74dB 前置放大器可接受高至 +34dBu 的话筒或线路输入电平 ;

超低噪声的前级混合放大器设计;

内置电源及带有MPS12后备电源插口(16到32通道型号)

可使用 RPS11 电源进行外置供电,另外还提供 RPS11 备用电源插座(40 信道型号);

100mm 防尘推子;

螺丝母紧固电位器式的电路板分离安装工艺;

备有供添加副调音台用的 Sys-Link V2 调音台输入链路;

4 针 XLR 灯座发光二极管照明灯;

技术参数

话筒输入通路(带48V幻象电源) 14路、22路、30路、38路可选

线路输入

4路(2个立体声)

主输出

6路(含4编组输出)

推子通道

16路、24路、32路、40路可选

辅助输出

6路AUX

主监听输出

2路(1个模拟立体声)

耳机监听

1个

工作电平

通道 0dBu 动态余量 +20dBu

混合

-2dBu动态余量 +22dBu

主输出

·4dBu

最大输出

·26dBu

话筒前置放大器灵敏度

-60dBu 至 +14dBu

频率响应(20Hz-30kHz)

话筒输入到主输出 +0/-0.5dB

线路输入到主输出

·0/-0.5dB

失真度

总谐波失真+噪声

(话筒输入+40dB增益) <0.004%

总谐波失真+噪声

(线路输入0dB增益)

<0.006%

串音

邻近通道 <-93dB

静音关闭

<-94dB

推子音量关闭

<-90 dB

连接阻抗

话筒输入 2k欧姆

线路输入

·10k欧姆

输出

<75 欧姆

均衡

增益(每段) +/-15dB

单声道通道低频

80Hz容量

单声道通道低中频

35Hz-1kHz Q=1.8

单声道通道高中频

500Hz-15kHz Q=1.8

单声道通道高频

12kKz容量

滤波器(单声道输入)

转换100Hz

物理尺寸:GL2400-424 (A×B×C×D) 150×560×57×817(单位:mm);22kg


×
