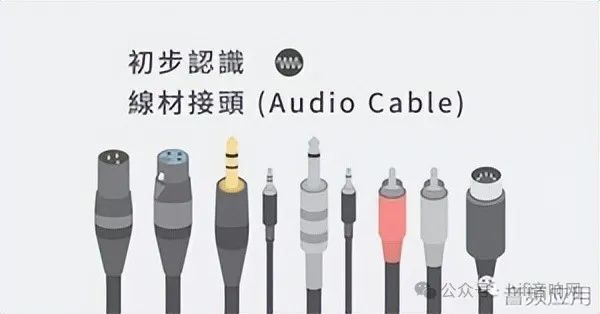

线材接头种类这么多，应该怎么选？都是什么用途？平衡和非平衡的差别是什么呢？模拟讯号线、数字讯号线都用在哪？在这篇文章中将会介绍多种线材与常见的接头种类差异、常见的用途介绍。
◐ 模拟与数位讯号线
目前常常在声音外围器材上，传输声音及其他讯号的，分为模拟与数字讯号；模拟线材透过电压传输声音讯号，通常传输乐器、麦克风讯号，分为平衡与非平衡。而数字线材则是传输 1 和 0 的编码（binary code），像是 MIDI 、 S/PDIF 或是经由 USB 传输的都是数字讯号。
◐ 平衡与非平衡
在模拟讯号中，又有分平衡与非平衡，我们常常在购买线材时看到这样的规格，这两者之间有什么差异？

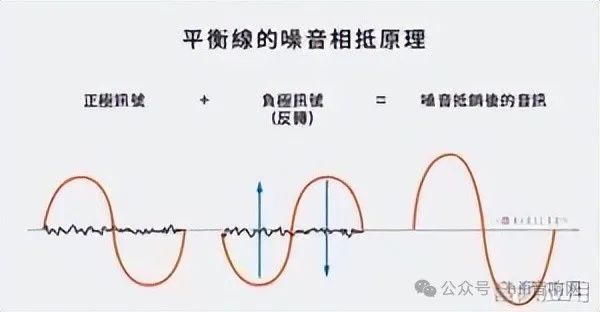

▉ 平衡线（Balanced）：如果将一条平衡线拨开，总共有三条线，分别为正、负及地线；正极和负极线都各自传输相同的讯号（互为相反面），在最后合并时会将正负极的噪声一并抵销，所以不会因为线材长度而有讯号衰减或是易有噪声的问题，为消除电流声、杂音设计。
▉ 非平衡线（Unbalanced）：内部仅有一条传导线及地线，有比较大的机会传输杂音或是因为线材长度而讯号衰减，非平衡线的长度都不会太长，大部分在 1.8 公尺以内。
另外，在接线时值得注意的是，必须要确认你的传输线路中每一个环节都是平衡的，例如必须确认你的设备、接口及混音器是否有平衡输入及输出，选择平衡线（XLR、TRS），若有任何一项是非平衡，那么就不会是平衡传输。
如果想将非平衡转换到平衡讯号，则需要使用DI box（Direct Injection Box），通常用于录音或是现场演出，将较小的讯号转换至相应音量的讯号大小。例如吉他、贝斯等乐器为非平衡输出，需要经过DI box转换讯号才能传输至混音器或PA系统，能够降低噪音、增加传输距离。
接下来会在下面各种线材的介绍中提及如何分辨是否为平衡，以及各种线材的种类。
看完规格上的分类，接下来是我们经常用到的几个接头，先从模拟传输开始，以下的都是模拟传输接头：

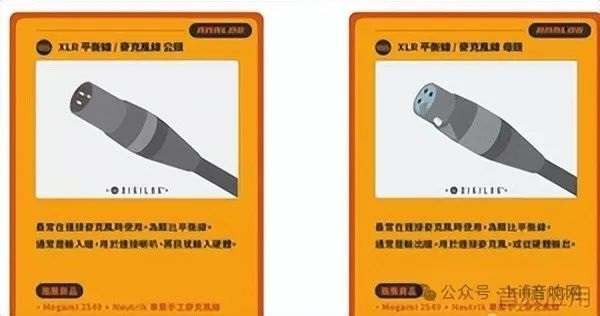

◐ XLR 平衡线／麦克风线：
Mogami XLR 平衡线／麦克风线
最常在连接麦克风时使用，为模拟平衡线。XLR公头通常会是输入端，用于连接喇叭、将讯号输入硬件；母头通常是输出端，用于连接麦克风，或从硬件输出。
◐ 6.3 （TRS/TS）：

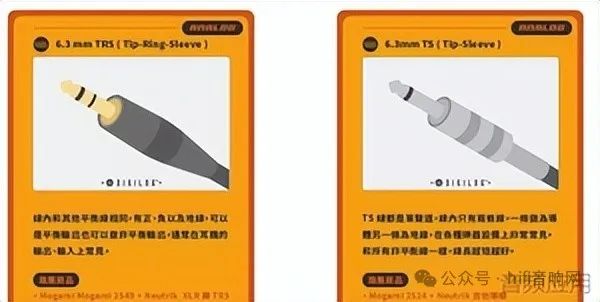

6.3 接头，左为TRS，右边是TS
常见的 6.3 接头分为 TRS（Tip-Ring-Sleeve）及 TS（Tip-Sleeve）两种，前者为平衡线后者为非平衡线；在外型分辨上，TRS 在接头上有三环而 TS 则是两环。

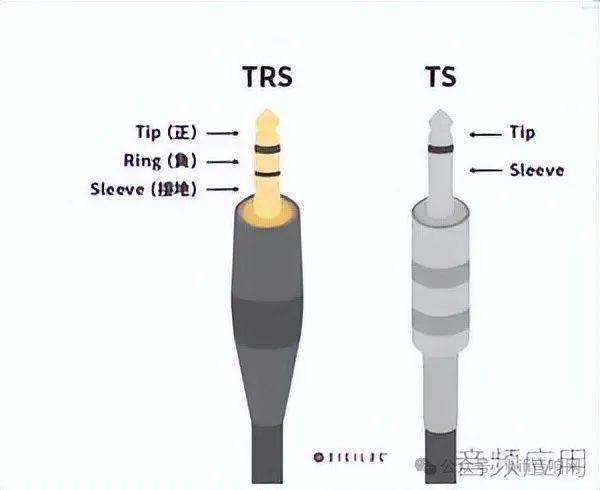

（ Tip、Ring、Sleeve 分別为正、负及接地，左为 TRS 右为 TS）
▉ TRS （Tip-Ring-Sleeve）：线内和其他平衡线相同，有正、负以及地线，可以是平衡输出也可以做非平衡输出：一次用两条各为左右单声道在平衡输出、输入的装置间，左右声道的讯号将会把噪声互相抵消，因此可以做为平衡输出；当你使用单条 TRS 线作为双声道时（左右声道使用同一条线传输），线内的两条线都会被用来传输讯号，一条左声道、一条右声道，没有另外的线可作为噪音的抵消，因此为非平衡，通常在耳机的输出、输入上常见。
▉ TS（Tip-Sleeve）：而 TS 线内只有两条线，一条做为导体另一条为地线，TS 都是单声道的。多用在单声道输出的设备上，像是吉他、单声道效果踏板、部分的合成器或鼓机，在各种乐器设备上非常常见。和所有非平衡线一样，线长越短越好。
◐ 3.5mm（TRS/TRRS）
TRS 为两环，TRRS为三环
常见的 3.5 插孔规格除了 TS 及 TRS 外，还有 TRRS 规格：
TS ：传输单声道，和 6.3 接头相同构造与功能。
TRS ：传输左、右声道，常常在一些装置上的 AUX 输出及输入上看到。
TRRS ：除了分别传输左、右声道以外还有麦克风的讯号，两者都常在连接手机、计算机周边产品以及领夹式麦克风上看到，像是 iPhone 耳机就是 TRRS 接头。

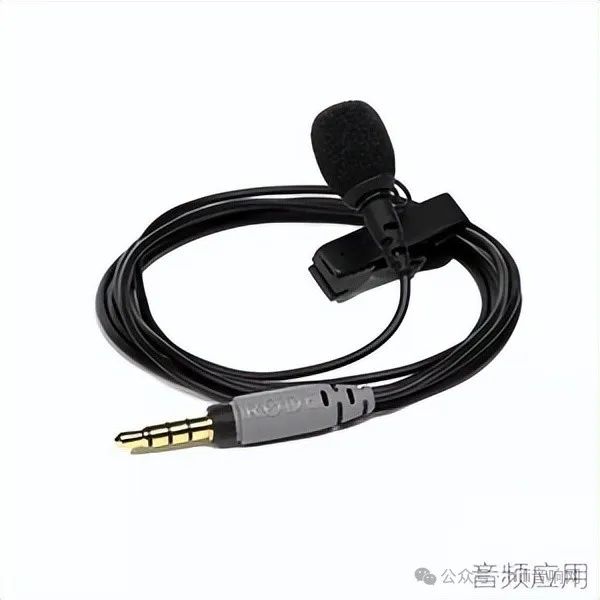

RODE smartlav+ 领夹式麦克风
RODE 的 smartlav+ 的接头就是三环，因应在手机上使用的需求，所以做成符合手机规格的三环 TRRS 。在手机、平板等三环规格的装置上，是可以使用部分 TRS 两环的线材及装置（像是耳机），但如果是反过来想在 TRS 两环的装置（像是录音装置、相机）上使用三环的装置或线材时，就需要使用转接线。

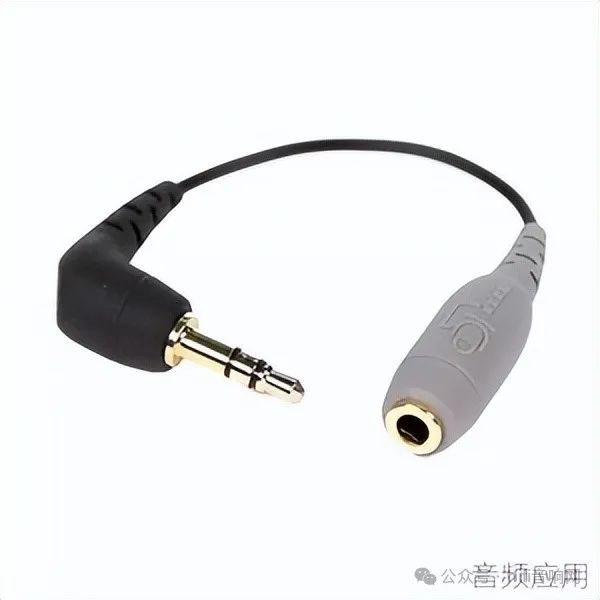

RODE SC3 TRRS 转 TRS 3.5 转接线
例如：想在 H1n 上外接 smartlav+ 的话，会需要一条TRRS 转 TRS 的线，像是 RODE 出的 SC3。

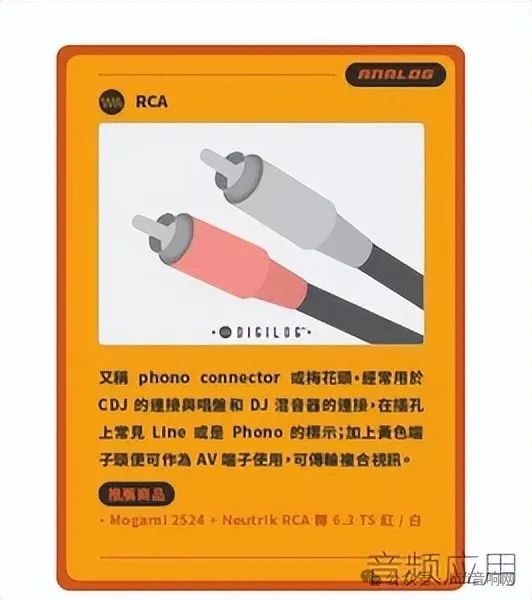

◐ RCA
RCA 线和 TS 线的构造相似，为美国无线电公司（Radio Corporation of America, 简称 RCA）在 1930 年代生产的收音机中大量使用的接头，又称 phono connector 或梅花头。经常用于 CDJ 的连接与唱盘和 DJ 混音器的连接，在插孔上常见 Line 或是 Phono 的标示；加上黄色的端子头便可作为 AV 端子使用，可传输复合视讯。
模拟线材告一个段落，进到数字线材的部分：

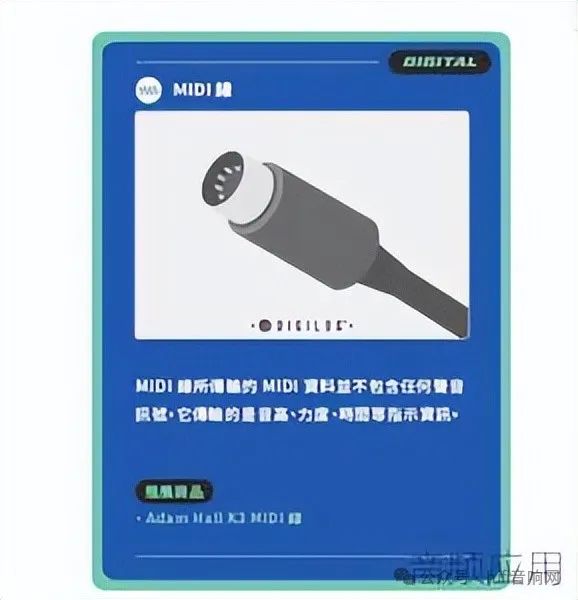

◐ MIDI 线
