【精品】5G干扰C波段卫星信号接收的成因分析及应对措施研究

秋妍信息科技 2019-09-19 09:00:15 284 0


【摘 要】


本文主要讲述了5G干扰的排查过程及其影响C波段卫星接收的原因,并尝试了加装窄带滤波器和窄带高频头这两项措施来解决5G干扰问题,最后对5G环境下如何确保节目的安全播出提供了几点思路。

【关键词】


5G,C波段,窄带高频头




0 引言

5G是国家战略,杭州成为首批5G应用的试点城市之一。5G试验频率占用部分C波段频率范围。对高频头而言,C波段包括扩展C波段和标准C波段,下行频率分别为3400MHz~3700MHz和3700MHz~4200MHz,该波段信号较易受到同频信号的干扰。自2018年4月以来,笔者观察发现,杭州部分地区C波段信号遭受到严重的信号干扰,对日常卫星接收业务造成较大影响,无法满足安全播出要求,尤其是接收央视节目的中星6A和中星6B的节目信号,出现大量马赛克、花屏以及卫星信号无法锁定的情况,严重威胁到卫视转播央视新闻联播的安全。


1  排查干扰源

根据现象初步判断,C波段信号可能受到干扰。查找干扰源的方法主要有:1)观察、统计具体图像表现;2)使用频谱仪观测干扰频率。经系统排查,终于找到了干扰源,正是某运营商的5G试验信号。



1.1  系统内部排查

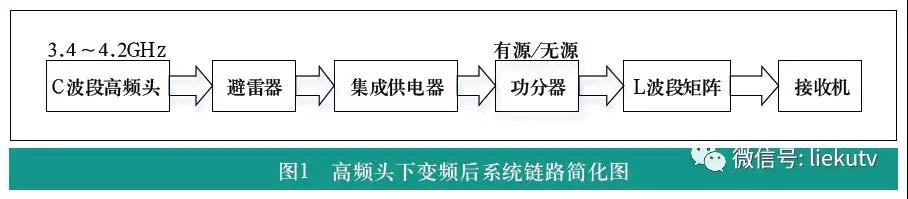

干扰现象首次出现后,笔者对系统内部的各个环节展开测试,排除高频头下变频后的系统链路(包括集成供电器、无源/有源功分器、L波段矩阵)引入干扰的可能性,判断为高频头及C波段信号受到干扰的可能性更大。图1所示为C波段信号接收后的系统内部链路示意图。


1.2  干扰源的猜测

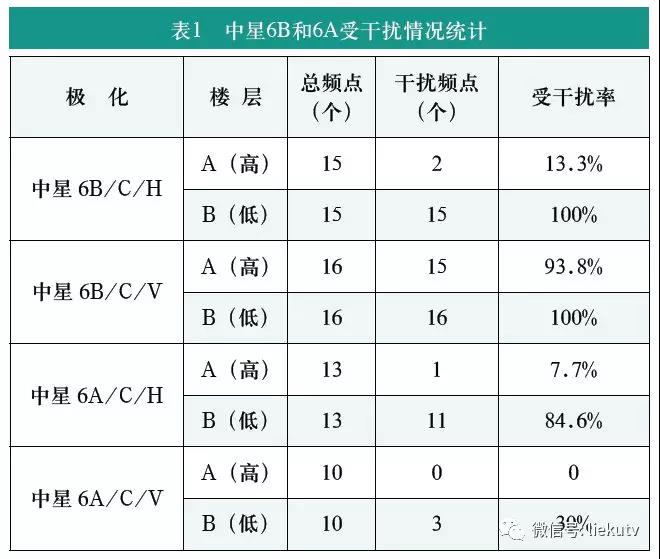

此次干扰现象持续时间长且影响范围大。为更清楚反映天线平台受干扰情况,将与安全播出影响最大的中星6B和中星6A各频点图像受干扰的情况观测记录,如表1所示。



中星6B和中星6A的C波段信号受影响最为严重,由表1可见,低楼层B比高楼层A相对而言受干扰的影响更大。

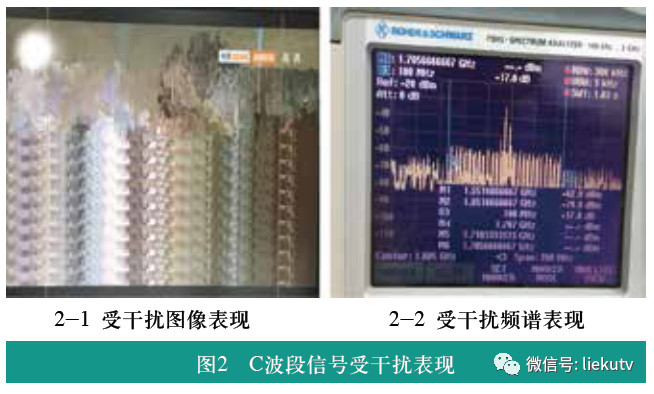

此处观测的天线使用本振频率为5150MHz的宽带高频头,接收范围为3400MHz〜4200MHz,对高频头下变频后信号用频谱仪观察,如图2所示。



由图2-2可以看到,下变频后的M1(1550MHz)至M2(1650MHz),对应下变频前的下行频率为(3500MHz〜3600MHz),带宽为100MHz的异常信号,且在下变频后的1600MHz(对应下变频前频率3550MHz)处有异常尖峰。

×
