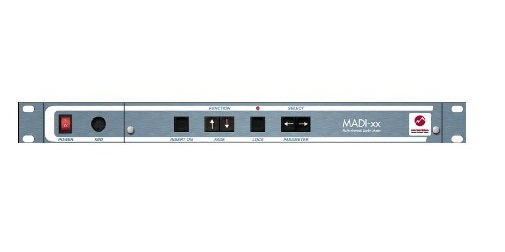

Chromatec MADI-XX

秋妍信息科技 2015-03-21 14:22:29 11 0

_x000d_

_x000d_

_x000d_ 越来越多用户使用MADI,它作为内部连接标准,Chromatec MADI-XX配置MADI接口连接和路由;信号转换,128通道行业标准电平和完整的告警能.

_x000d_

_x000d_ MADI-xx 已被设计用于现场声音,剧院,音乐厅,广播和电视, 并且它还完全适用于政府单位和移动机房安装.128 x 128 MADI矩阵路由输出是该系统核心设备. 它可以选择任何输入通道到任意输出通道. 另外,它还支持模拟信号或AES/EBU信号, 这些是选配I/O板卡.每张卡支持32通道输入或输出,每台机箱最多支持64通道输入或64通道输出。这提供一个标准192 x128(或128 x192)矩阵型号

_x000d_

_x000d_ 如何配置MADI-XX对提供解决方案上有很大灵活性.MADI-xx可以转换任意传入信号或输出音频到多通道电平数据(按照行业电平标准). 它可以通过本身DVI-I图形输出,或者通过TCP/IP网络连接到其它给音频电平线条和默认告警信息显示设备上。

_x000d_

_x000d_ 本地图形输出也可以通过显示屏幕上菜单进行配置。监听可以选择最多支持4个立体声音频通道。这些可以通过TCP/IP网络传输,并且通过选配模拟和AES/EBU格式监听输出卡也可以实现这些功能。

_x000d_

_x000d_ 技术参数:

_x000d_

_x000d_ 输入格式 – 标配: 2 x MADI 64 通道同轴&光纤

_x000d_

_x000d_ 输入格式 – 选配: 每张卡支持32通道模拟, +24dB

_x000d_

_x000d_ 每张卡支持16个立体声AES/EBU, 平衡/ 非平衡

_x000d_

_x000d_ 输入32/44.1/48/96kHz. 所有96kHz AES/EBU 输入

_x000d_

_x000d_ 通道频率和内时钟再同步时按48KHz采用

_x000d_

_x000d_ 输出格式 – 标配: 2 x MADI 64 通道同轴&光纤

_x000d_

_x000d_ 输出格式 – 选配: 每张卡支持32通道模拟, +24dB

_x000d_

_x000d_ 每张卡支持16个立体声AES/EBU, 平衡/非平衡

_x000d_

_x000d_ 输出,48kHz 24 bit

_x000d_

_x000d_ MADI Input / Output

_x000d_

_x000d_ 连接端口: 光纤SC 接口& 同轴 BNC接口

_x000d_

_x000d_ 音频输入 /输出

_x000d_

_x000d_ 连接端口: 4 x 37 pole, Sub-D for analogue & AES-EBU

_x000d_

_x000d_ 同步输入: 机箱同步支持AES信号

_x000d_

_x000d_ 数据输入/输出: 可选择RS232 or RS422 @ 115Kbps

_x000d_

_x000d_ USB-2 工作在6.144MHz.

_x000d_

_x000d_ LAN局域网端口

_x000d_

_x000d_ 对于所有数据端口,数据输出, 告警输出/重置,参数读取/设置.

_x000d_

_x000d_ 音频表规模/基础数据将在dB表上

_x000d_

_x000d_ 4对传输/压缩音频监听输出

_x000d_

_x000d_ 音频监听输出: 最大支持4个立体声他, 模拟平衡(最大. +20dBu)和AES/EBU

_x000d_

_x000d_ (选配卡): 24 bit. 所有96kHz AES/EBU 源将在48kHz频率采样.

_x000d_

_x000d_ 监视器显示输出: DVI-I (inc. XGA) 支持4:3 & 16:9.

_x000d_

_x000d_ 图形界面输出

_x000d_

_x000d_ 尺寸: 484 (W) x 355 (D) x 1U

_x000d_

_x000d_ 重量: 6.75Kgs (全机架)

_x000d_

_x000d_ 电源要求: 100-250VAC, 47-63Hz, 50W
