细说调音台的输出与监听

秋妍信息科技 2023-10-10 09:27:49 395 0

原则上立体声道的Aux线路的工作方式和单声道的相同。因为Aux线路始终是单声道的,因此立体声道上的信号首先被混合成单声道信号,然后才被送到Aux集中母线。




调音台的输出部分

01
立体声道的Aux Send(辅助传送)
原则上立体声道的Aux线路的工作方式和单声道的相同。因为Aux线路始终是单声道的,因此立体声道上的信号首先被混合成单声道信号,然后才被送到Aux集中母线。
1、AUX SEND 1
调节按钮用来控制AUX 1 母线耦合的总和音量。
2、AUX SEND 2
调节按钮用来控制Aux 2 母线耦合的总和音量。
3、AUX SEND 3(FX)
FX 旋钮用来确定效果处理的音量,即同外接( 或内置)效果器的音量相配合。
4、SOLO
借助SOLO开关您可通过CONTROL ROOM/PHONES 输出端单独监听输送到辅助线路上的音频信号,并通过音量显示器进行监控。
02
CD/Tape输入、CD/Tape输出
1、CD/TAPE INPUT
CD/TAPE INPUT插孔(Cinch)适用于连接双音轨录音机(如DAT数字音频磁带录音机)。如果您将CD/TAPE INPUT同一台带音频信号来源选择开关的HiFi放大器连接,您便可用最简单的方式监听附加音频信号来源(如盒式收录机、MD播放机、声卡等)。
2、CD/TAPE OUTPUT
这些接口与MAIN OUT(主输出)平行,提供不平衡式的立体声总和。请您在此连接录音机的输入端。最终的音量通过高精密的MAIN MIX推杆调节。
03

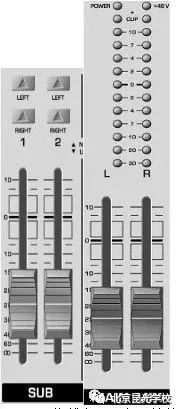

Subgroups(编组)推杆和Main Mix(主混音)推杆
用此推杆可以调节编组和主混音的输出音量。
左/右开关:
位于编组推杆上方的开关将次组信号分配给主母线的左侧或右侧。您也可将次组信号分配给两侧或不分配给任何一侧。不分配给任何一侧时,次混音便只在相应的次组输出端上。
04
Stereo Aux Return(立体声辅助回传)调节钮:
1、STEREO AUX RETURN 1:
STEREO AUX RETURN 1调节钮是立体电位计。用它来确定主混音上输入信号的音量。如果您将此输入端用作效果回路,则将效果信号混入声道的”干”信号。
2、STEREO AUX RETURN 1/2 (TO AUX SEND):
右边的STEREO AUX RETURN调节钮具有特殊的功能:用它可给监听混音配上效果。
3、STEREO AUX RETURN FX:
通过STEREO AUX RETURN FX调节钮来确定从AUX RETURN FX插孔继续传送给主混音的信号的音量。如果没有连接外部信号源,这里便是内接效果模块的输出信号。
4、MAIN MIX / TO SUBS:
这个开关将通过STEREO AUX RETURN FX 插孔输入的信号传到主混音(非按下位置)或次混音(按下的位置)上。
05

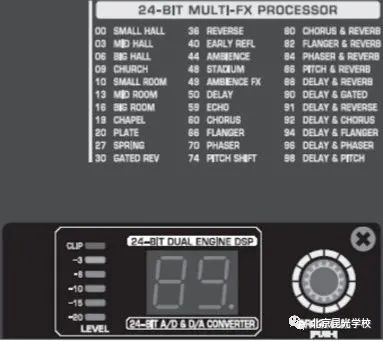

数字效果处理器

调音台提供了一套24-BIT MULTI-FX PROCESSOR多重效果处理器。这个内置的效果模块提供高质量的标准效果,如厅堂、合唱、镶边、回声以及各种组合效果。通过通道中的Aux Send FX 和Aux Send FX总调节钮你可设定效果处理器的输入信号。
这些效果预置为常规的“混合效果”。当您旋开STEREO AUXRETURN FX 调节钮时,会产生声道信号( 干) 和效果信号组成的混合信号。两种信号之间的平衡通过声道推杆和STEREO AUX RETURNFX 调节钮进行调节。
FX FOOTSW是效果器开关(用踏板控制效果器开关)。


监测部分

01
音量显示器和监听
1、CD/TAPE:
×
