全网最有趣的光模块科普,请告诉我牛不牛!

秋妍信息科技 2024-05-13 13:55:34 35 0

相信在座的通信人,都听说过光模块的大名。但对于各种光模块的种类、性能指标、命名方式却总是记不住图片,到处搜索,难以找全~

所以今天文档君就为大家全方位“盘一盘”光模块,搞了超多有趣的例子让你一次性记住。先点击个收藏,Let's Go!图片


01
什么是光模块?

光模块作为光通信中的重要组成部分,是实现光信号传输过程中光电互相转换的光电子器件。


光模块通常由光发射组件光接收组件激光器芯片探测器芯片等部件组成。

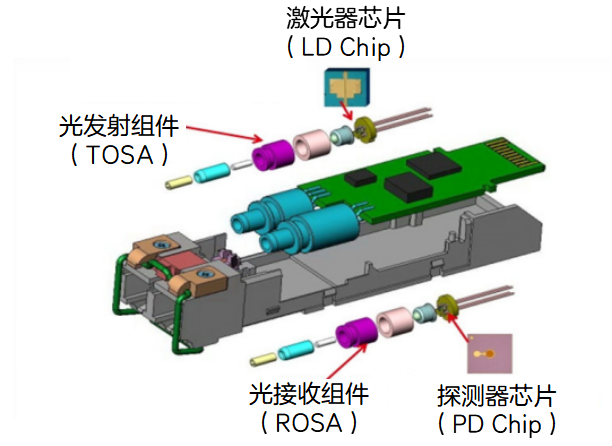

光模块结构示意图(SFP+封装)

此图来源于光模块白皮书

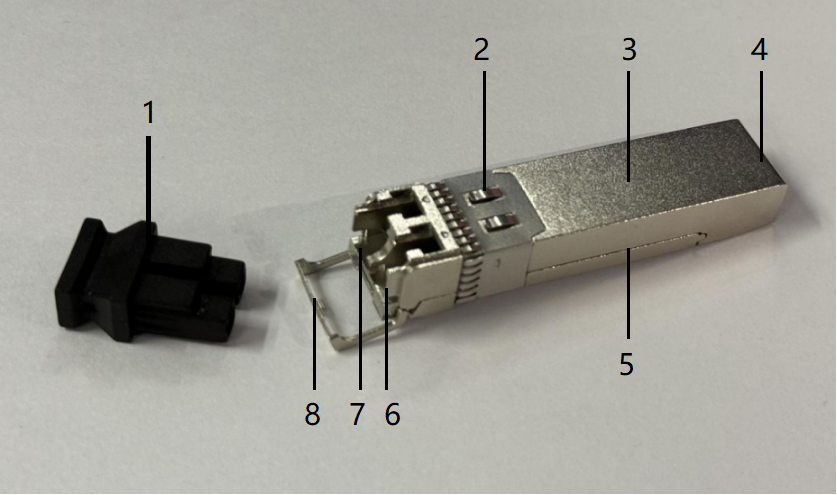

光模块的种类多种多样,外观结构也不尽相同,但是其基本组成结构都包含以下几部分。图片




序号名称
说明
1防尘帽保护光模块光接口不受外部环境污染和外力损坏。
2裙片用于保证光模块和设备光接口之间良好的搭接,只在SFP封装的光模块上存在。
3标签用于标识光模块的关键参数及厂家信息等。
4接头接头通常是“闪亮”的金属色,也被称作“金手指”,用于光模块和单板之间的连接,传输信号,给光模块供电等。
5壳体保护内部元器件。
