DAL-3100数字音频切换器是中国电子科技集团公司第三研究所研制并生产的广播级专业音频设备，本设备用于专业数字音频信号（AES/EBU）信号切换。适用于以下多种应用场合：
l广播电台、电视台专业音频节目制作、传输通路的数字音频信号切换。
l专业音频信号使用场合中切换信号用于备份及监测。
l专业音响工程中多路音频信号的传输切换。

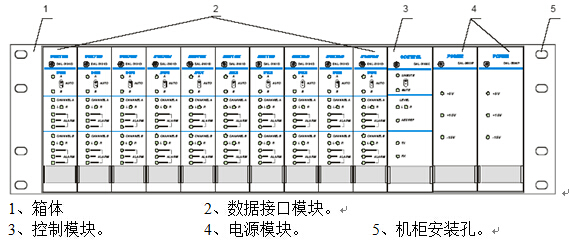

DAL-3100数字音频切换器具有独特的模块式结构，可同时进行多路专业音频的切换，而且拥有多种功能模式，面板标识清晰，操作简单。主要特点如下：
l双电源热备份保证设备稳定性。
l低失真、平缓频率响应保证通道的稳定可靠。
l单机可实现10组2选1的数字音频信号的切换，用户可以自由选择路数。
l拥有音频告警指示。
l面板可指示信号电平。
l可对切换延时时间、切换电平阈值进行设置。
l智能倒备用于保证广播节目的可靠播出。
l具有状态输出口（RS232串口），可与PC机相连实现遥控功能。
l操作方便、直观，易于维护，标识清楚准确。
l标准19吋3U机箱。
综合指标
l最大容量 ： 10通道
l频率响应 ： 20－20000 Hz±0.1 dB
l动态范围 ： 100 dB
l总谐波失真：≤ 0.01 %
数字音频接口参数
l输出电平： Vpp = 4.5V±0.5V
l输入抖动容限：≥10UI（500Hz时）
l连接方式 ： AES/EBU XLR平衡
l输入输出阻抗 ： 110Ω
l接口规范 ：符合AES3-2003
切换控制参数
l切换方式：自动、面板手动、计算机遥控
l电平阈值：－90dBFS～－36dBFS 多档可选
l切换延时： 0s～48s 多档可选
电源
l供电电源：交流220 V 50 Hz
l最大功耗： 30W
机箱尺寸
l长×深×高＝483×280×134 (19寸3U) 单位：mm
