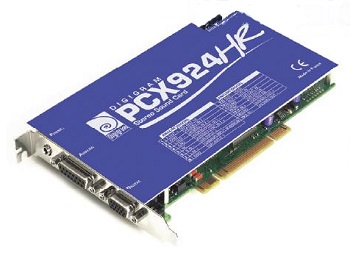

_x000d_ PCX924HR是完全双向同步独立录音和重放的声卡。替代以前流行的PCX9和PCX11的产品。它有平衡的模拟、AES/EBU和SPDIF格式的输入和输出,24bit A/D和D/A转换。
_x000d__x000d_ PCX924HR卡包括1个LTC时间码输入。可选择的采样频率可以到48kHz,这是对视频同步的最佳的一个选择。最突出的特点有:直接输入同步到PC机,并且有一个耳机插孔,可以监听输入和输出。
_x000d__x000d_ 特点:
_x000d__x000d_ PCM重放是在分辨率为8,16或24bit并且PCX924可以录制8,16或24bit。
_x000d__x000d_ PCX924执行实时时钟,同时MPEG层I和层II通过录制和重放压缩和解压缩。
_x000d__x000d_ 使用的应用软件基于Digigram。
_x000d__x000d_ 实时时钟混合复合声音文件,调节电平。Punch-in/ Punch-out擦写,格式和频率转换。时间延伸和音量调节是在DSP进行的。
_x000d__x000d_ 多样的应用软件可以共享单一卡的资源。
_x000d__x000d_ 模拟输入输出可以被配制成1个立体声或2个单声道。
_x000d__x000d_ PCX924内部同步可以被安装PCX的PC操作。
_x000d__x000d_ 这个PC还可以同时管理16个输入和16个输出。
_x000d__x000d_ 结构
_x000d__x000d_ 总线/格式:PCI控制模式
_x000d__x000d_ 数字信号处理器:56002 at 66 MHz
_x000d__x000d_ RAM :128 kWords (384 kBytes)
_x000d__x000d_ 尺寸 :175mm x 99 mm
_x000d__x000d_ 工作温度:0°C/+50°C - 5%/90%
_x000d__x000d_ 存放温度 :-5°C/+70°C -0%/95%
_x000d__x000d_ 输入输出
_x000d__x000d_ 模拟输入(立体声):2
_x000d__x000d_ 最大限度输入阻抗:+22 dBu/ 600欧姆 or >10千欧姆
_x000d__x000d_ 可编程的输入增益:数字和模拟
_x000d__x000d_ 数字输入(立体声):1 AES/EBU or SPDIF
_x000d__x000d_ 其他输入 :LTC, CD ROM (+8dBu), two GPI (dry contact)
_x000d__x000d_ 模拟输出(立体声):1个平衡
_x000d__x000d_ 最大限度输出阻抗:+22dBu低阻抗
_x000d__x000d_ 可编程的输出电平:数字和模拟
_x000d__x000d_ 数字输出(立体声):1 AES/EBU or SPDIF
_x000d__x000d_ 其他输出:耳机(600欧姆),two GPI(relay,0.5A,48VCC)
_x000d__x000d_ 访问数字帧主状态位:是
_x000d__x000d_ AES11 同步:是
_x000d__x000d_ 接口:15 针SUB-D用于模拟,15针SUB-D
_x000d__x000d_ 用于数字I/O,同步和GPI 3.5mm耳机插孔
_x000d__x000d_ 音频指标
_x000d__x000d_ 有效采样频率:Programmable from 8kHz to 50 kHz in 100 Hz steps
_x000d__x000d_ A/D和D/A解析度:24 bit
_x000d__x000d_ 48kHz的频率响应:20 Hz - 20 kHz: ±0.2 dB
_x000d__x000d_ 性噪比(未加重):>93 dB
_x000d__x000d_ 1 kHz的失真+噪音:<-90 dB (0.003%)
_x000d__x000d_ 通道相位差:20 Hz/20 kHz:<0.5°/2°
_x000d__x000d_ 模拟通道串话:<-95 dB
