OPT-1000数字音频光端机

秋妍信息科技 2015-04-19 11:57:50 15 0



OPT-1000数字音频光端机是中国电子科技集团公司第三研究所研制并生产的广播级专业音频传输设备,本设备可用于节目源等高质量专业数字音频信号(AES/EBU)或模拟音频信号的光纤传输。适用于以下多种应用场合:

l替换原有的模拟广播传输设备。

l用于演播室和发射台或节目交换中心的节目传输。

l用于节目制作中心的节目交换。

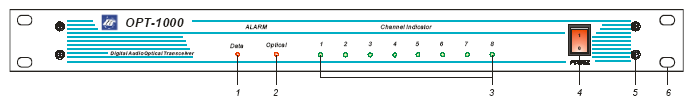

OPT-1000数字音频光端机为19寸1U标准机箱,安装方便,指示简洁,主要有以下特点:

l根 据 用 户 需 要,可 选 配 模 拟 音 频 接 口 及数 字 声 频 AES/EBU 接 口 。

l可 输 入 各 种 标 准 采 样 频 率 ( 32kHz、44.1kHz、 48 kHz)。

l可 输 入 多 路 异 步 数 字 音 频 信 号

l最多可传输8路数字(AES/EBU)或4路模拟立体声音频信号。

l采样频率:       48 kHz

l量化方式:       24 bit线性

l频率响应 :      20-20000 Hz±0.2 dB

l动态范围 :      100 dB

l隔离度:         100 dB

l相位差:≤2 º

l电平差:≤ 0.2 dB

l总谐波失真:≤ 0.02 %

l模拟输入阻抗:20kΩ

l模拟输出阻抗:50Ω

l满刻度电平(0dBFS24dBu

l连接方式 :      AES/EBU XLR平衡

l输入输出阻抗 :  110Ω

l接口规范 :符合AES3-2003

l发 射 功率:      ≥-10dBm @1310nm

l接 收 灵敏 度:     -34dBm @1310nm

功耗:

l发端机 ( 标准单元) :    20 W

l收端机 ( 标准单元) :    20 W

电源:

l电源电压:220 V±10%

l电源频率:50Hz

机箱尺寸:

l长×深×高483×280×44 (191U)              单位:mm


×
