数字音频切换器 DAL-1300

秋妍信息科技 2015-04-24 12:21:23 16 0

DAL-1300多路音频切换器是由中国电子科技集团公司第三研究所研制并生产的专业多路音频切换设备,它具有3路数字音频(AES/EBU)信号输入端,可根据切换条件进行自动或手动切换选择输入信号中的1路信号输出,并具有数字音频信号分配输出功能。同时DAL-1300可以根据用户预设的报警条件进行声音和指示灯报警提示。

l单机可实现1031的数字音频信号的切换。

l切换模式:具有主路优先、顺序切换和强制返回三种自动切换模式。

l可选择立体声/单声道模式。

l报警功能:设有音频停播告警指示和声音报警。

l面板可指示信号电平。

l可对切换延时时间、切换电平阈值进行设置。

l智能倒备用于保证广播节目的可靠播出。

l具有状态输出口(RS232串口),可与PC机相连实现遥控功能。

l双电源热备份保证设备稳定性。

l操作方便、直观,易于维护,标识清楚准确。

l标准191U机箱。

综合指标

l最大容量 :      10通道

l频率响应 :      20-20000 Hz±0.1 dB

l动态范围 :      100 dB

l总谐波失真:≤ 0.01 %

数字音频接口参数

l输出电平:        Vpp = 4.5V±0.5V

l输入抖动容限:≥10UI(500Hz时)

l连接方式 :      AES/EBU XLR平衡

l输入输出阻抗 :  110Ω

l接口规范 :符合AES3-2003

切换控制参数

l切换方式:自动、面板手动、计算机遥控

l电平阈值:-90dBFS~-36dBFS 多档可选

l切换延时:        0s~48s 多档可选

电源

l供电电源交流220 V  50 Hz

l最大功耗:               20W

机箱尺寸

l长×深×高483×280×44 (191U)              单位:mm

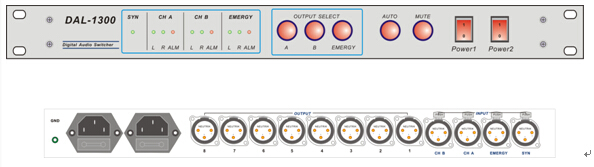

前面板的指示中分为4个部分,每个部分指示含义详述如下:

同步输入指示: SYN指示灯,当有外同步信号输入时,指示灯亮。

输入指示: CHACHB     EMERGY分别表示通道A、通道B和补乐输入通道左右声道电平和通路中断告警指示。

输出选择:OUTPUTSELECT,输出手动选择按键及当前切换输出通路指示灯(按键为带指示灯的按键)。

AUTO :切换方式选择按键及指示,按键指示灯亮表示当前处于自动切换状态,反之表示当前处于面板强制切换状态。

MUTE按键和指示灯:按键(自锁)为静音按键,按键按下,报警声音静音。指示灯为告警指示灯,当系统报警时,指示灯闪烁。

后面板共有4个数字音频输入卡农插座,分别表示外同步输入、补乐信号输入、通道A和通道B信号输入。


输出为8个卡农插座,输出信号为切换分配后输出的AES3信号。




×
