DAL-3200数字音频分配器

秋妍信息科技 2015-04-24 12:16:52 15 0

DAL-3200数字音频分配器是中国电子科技集团公司第三研究所研制并生产的广播级专业音频设备,本设备用于专业数字音频信号(AES/EBU)信号分配。适用于以下多种应用场合:

l广播电台、电视台专业音频节目制作、传输通路的数字音频信号分配。

l专业数字音频设备应用系统中进行信号分配,用于备份及监测。

l专业音响工程中多路音频信号的传输分配。

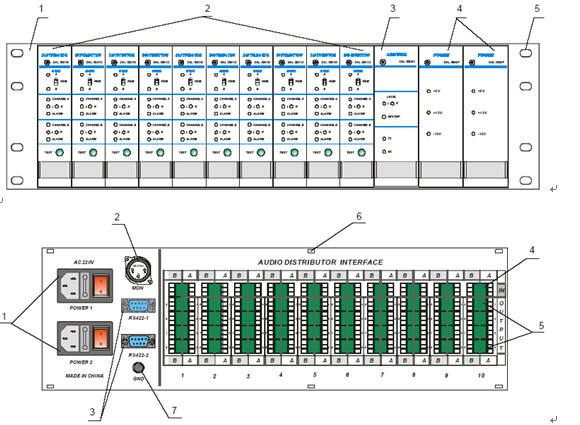

DAL-3200数字音频分配器具有独特的模块式结构,可同时进行多路专业音频的分配,而且拥有多种功能模式,面板标识清晰,操作简单。通过友好的PC机监测界面,用户可以对系统设备的工作状态进行控制和监测。

主要特点如下:

l双电源热备份保证设备稳定性。

l单机可实现10182014的数字音频信号的分配。

l面板设有信号电平指示灯。

l面板具有信号输出接口便于检测。

l可与PC机相连实现遥控功能。

l操作方便、直观,易于维护,标识清楚准确。

l标准193U机箱。

综合指标

l最大容量 :      10通道

l频率响应 :      20-20000 Hz±0.1 dB

l动态范围 :      100 dB

l总谐波失真:≤ 0.01 %

数字音频接口参数

l输出电平:        Vpp = 4.5V±0.5V

l输入抖动容限:≥10UI(500Hz时)

l连接方式 :      AES/EBU XLR平衡

l输入输出阻抗 :  110Ω

l接口规范 :符合AES3-2003

切换控制参数

l切换方式:自动、面板手动、计算机遥控

l电平阈值:-90dBFS~-36dBFS 多档可选

l切换延时:        0s~48s 多档可选

电源

l供电电源交流220 V  50 Hz

l最大功耗:               30W

机箱尺寸

l长×深×高483×280×134 (193U)            单位:mm


×
