天线的有源参数和无源参数
秋妍信息科技
2024-06-11 11:04:15
83
0
1.天线的无源参数

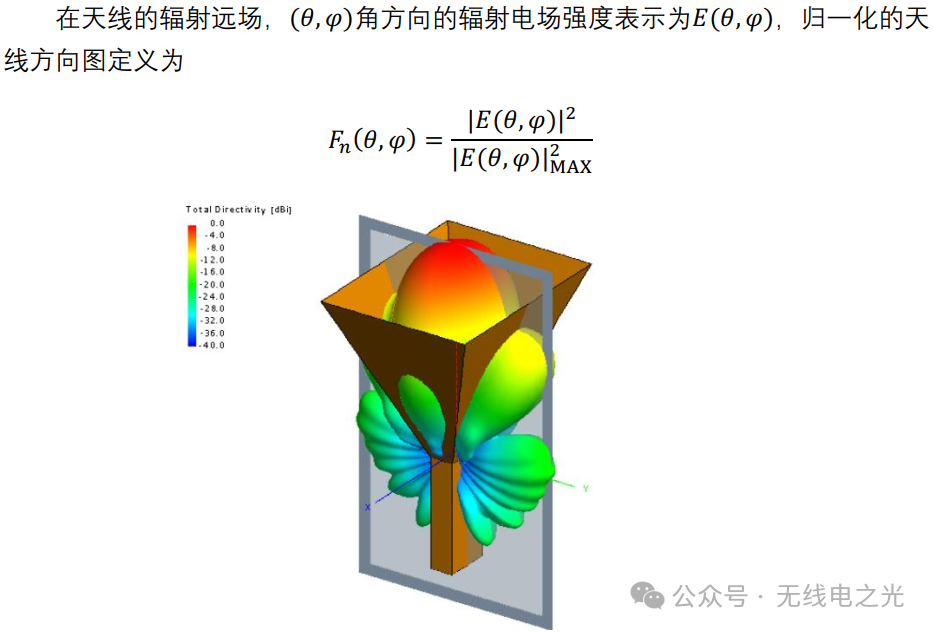

天线的无源参数主要有端口阻抗（驻波比、回波损耗）、增益、方向图、效率和极性等参数。1.1远场方向图

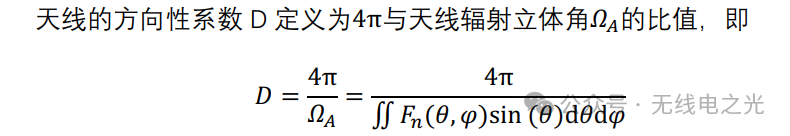

1.2方向性系数

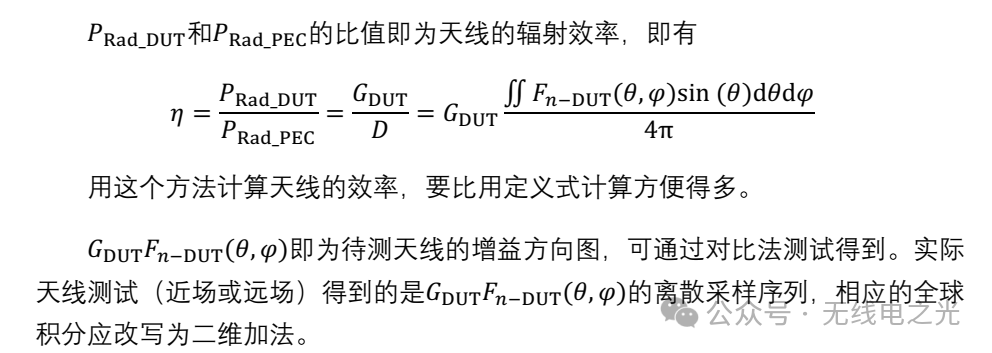

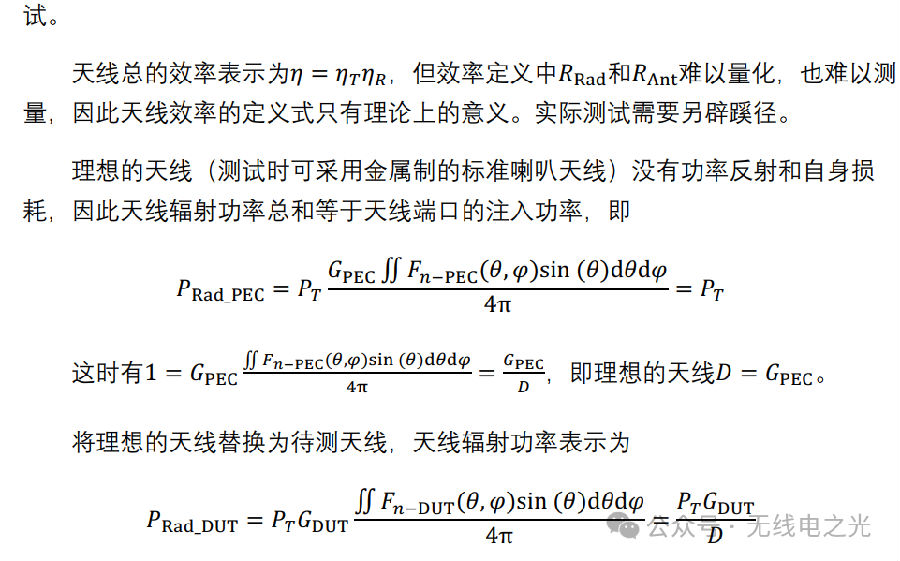

1.3天线效率

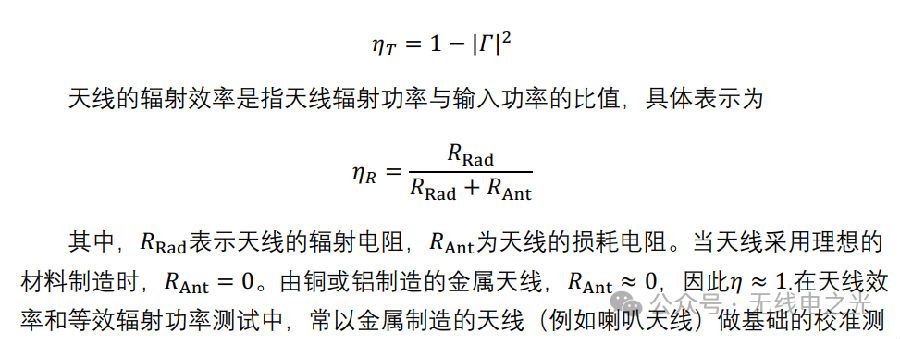

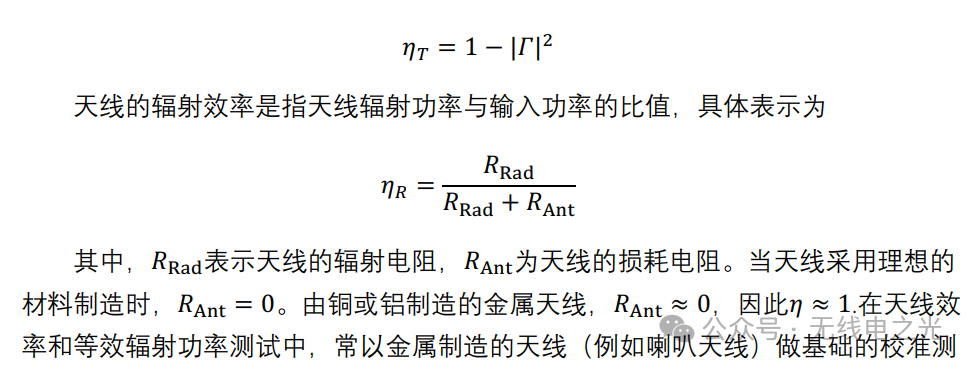

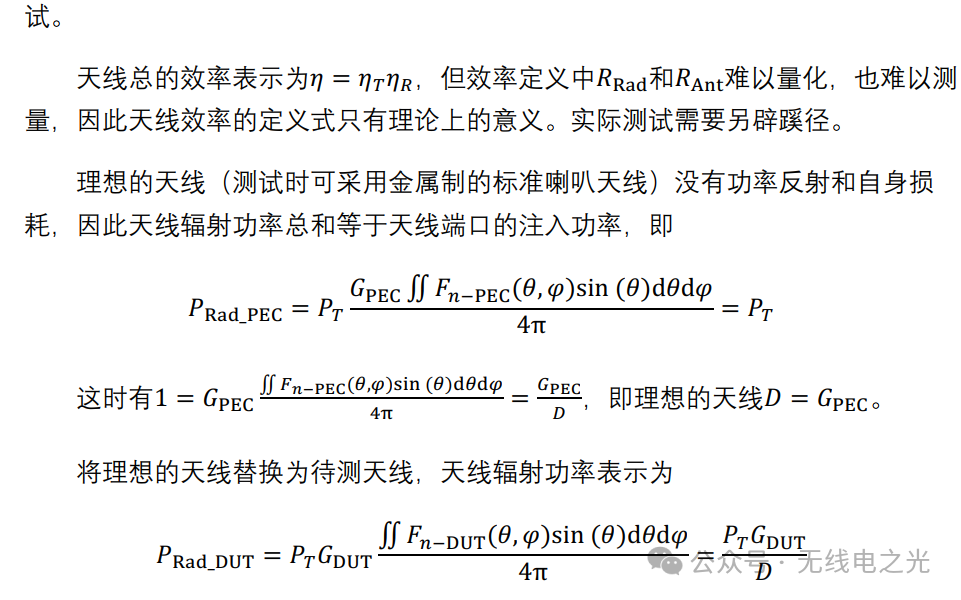

由于天线阻抗与馈线的不匹配，注入到天线端口的功率有一部分被反射回去。由此定义天线的传输效率，具体为天线接收到的功率与输入功率的比值，即
2.天线的有源参数
天线的有源参数包含有天线辐射功率、接收灵敏度等，天线的有源参数属于系统级别的测试，一定包含了接收机或发射机。2.1 EIRP

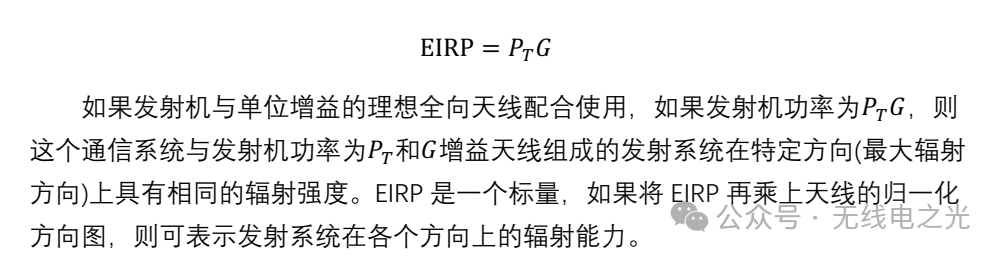

EIRP(Effective lsotropic Radiated Power)：等效全向辐射功率，为发射机功率与天线在特定方向增益的乘积，即
2.2 ERP
ERP与EIRP概念相似，它表示发射机和天线组合在特定方向上的辐射功率与半波偶极振子增益的比值，即
其中，偶极子天线增益为1.64。
2.3 TRP

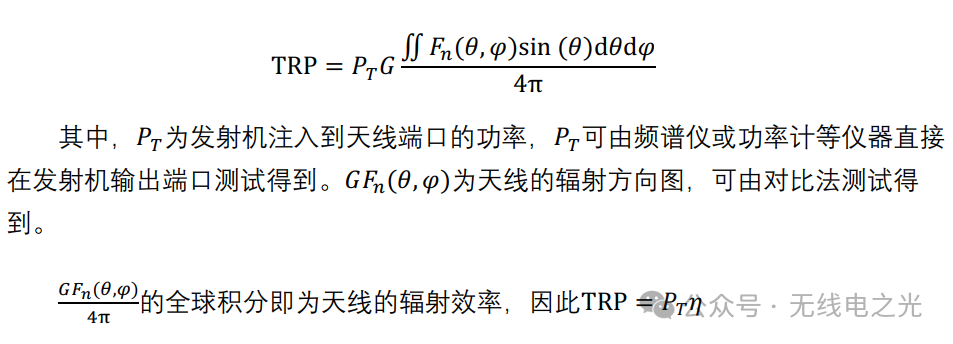

TRP(Total Radiated PowerQ)：天线辐射功率的总和，用于衡量系统的上行参数（即发射机）。TRP与发射机功率成正比，具体写为
2.4 EIS
EIS(Effective isotropic sensitivity)：是有效各向同性灵敏度，是接收机的BER、BLER、吞吐量等参数高于阈值所需要的最小功率，此功率值是与
