什么是七类网线?与六类线有何区别?

秋妍信息科技 2024-11-25 14:50:51 56 0

前面我们曾提到超5类网线、六类网线的使用特性,关于七类很少提到,最近也有一些朋友问到关于七类网线的一些问题,本期我们就来详细了解七类网线如何使用?


要了解七类网线如何使用?需要掌握这三个问题:

1、什么是七类网线?

2、七类网线与六类网线有什么区别?

3、7类网线的应用场景?


带着这三个问题,我们一起来看下。

一、什么是七类网线?


们在项目中用的最多就是超5类线了,对网络要求高的单位布线会使用六类网线。

但是对于七类网线可能接触的不多,它主要为了适应万兆位以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了,而是一种屏蔽双绞线。


七类网线是一种8芯屏蔽线,和普通的屏蔽线不同,七类系统只基于屏蔽电缆。在七类线缆中,每对线都有一个屏蔽层四对线合在一起还有一个公共大屏蔽层


七类系统可以提供至少500MHZ的综合衰减对串扰比和600MHZ的整体带宽。主要适用于万兆以太网,是六类线和超六类线的2倍以上,传输速率可达10Gbps以上。


目前七类网线并没有大范围使用,只在有些特殊项目中使用。


二、7类线与超6类线的区别

超六类线:

最高传输频率达500MHz,是六类线的两倍,主要用于万兆(10G)网络,外表皮标注“CAT.6A”,此外,超六类网线支持10G以太网,在外观上会有10Gigabit的类似标识;

6类线有两种,一般单股裸铜丝直径为23AWG,约等于0.573毫米,也有24AWG的6类线,粗度约为0.511毫米。


七类线:

七类线与超六类网线的性能接近,采用纯铜8芯,拥有屏蔽层,性能更加强大,传输速率可以达到10Gbps,用于数据中心等场合。

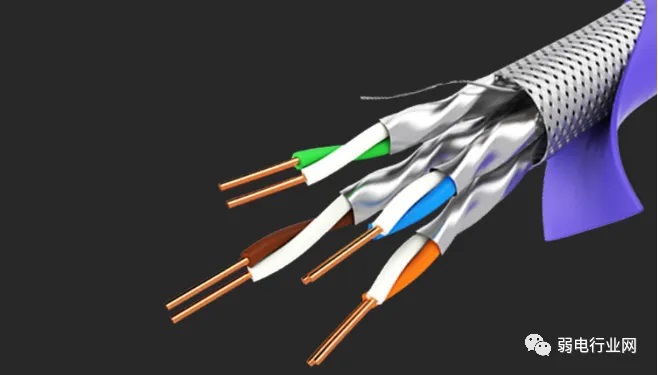

每对都有一个屏蔽层(一般为金属箔屏蔽 ),然后8根芯外还有一个屏蔽层(一般为金属编织丝网屏蔽Braided Shield),接口与RJ-45相同。总屏蔽+ 线对屏蔽(一般为金属箔屏蔽),七类线 S/FTP Cat.7(HSYVP-7) 最高传输频率 600MHz,超七类线的传输频率为1000MHz,七类完全支持万兆。

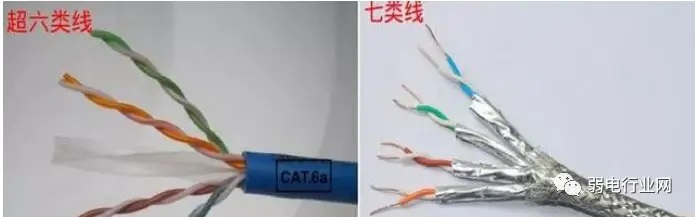

实物对比如下:

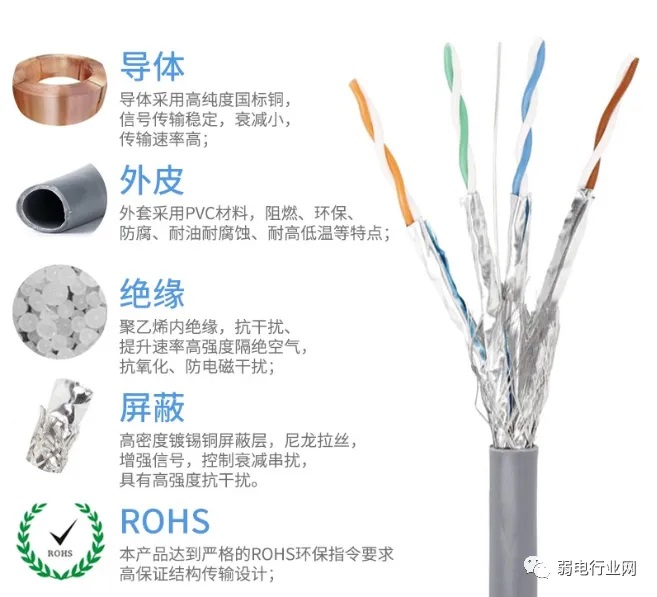

七类线线芯使用的是直径近 0.58mm 优质无氧铜为传输导体,比6类线稍粗一点点,极大提高了单根导体传输才能,传输距离最佳也是在100米左右。


从网线的线芯来看,5类线、6类线,7类线,线芯的直径都有所增加,使用的铜质越优质,传输的速率越快,越稳定。

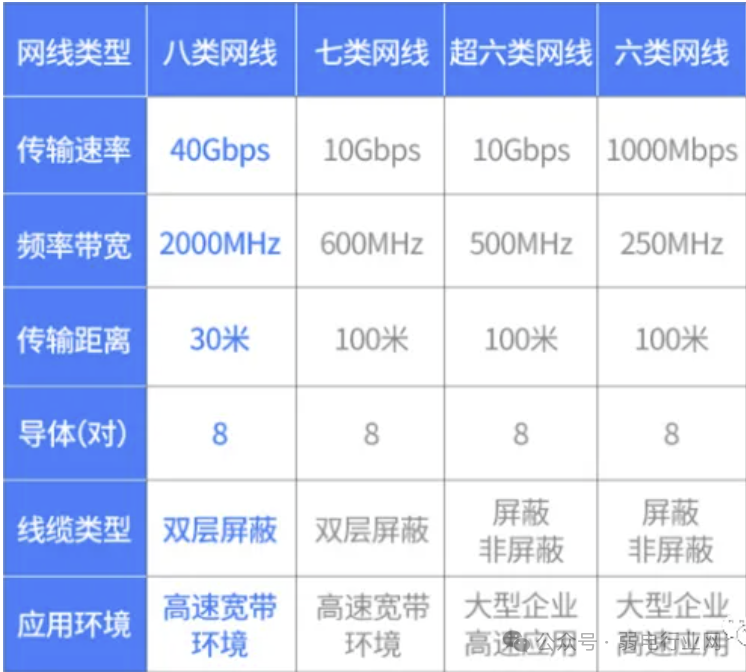

总结下来,就是下面这张图:

这里有必要提下八类网线,跟七类网线一样的是双层屏蔽(SFTP),它拥有两个导线对,2000MHz的超高宽屏,传输速率高达40Gb/s,但它最大传输距离仅有30m,故一般用于短距离数据中心的服务器、交换机、配线架以及其他设备的连接。虽然八类线传输距离短,
